操作方法

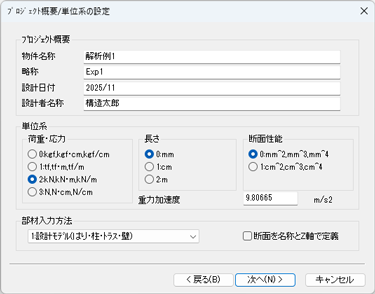

1. プロジェクト及び単位系の設定ダイアログが表示されます。
   プロジェクト概要、データ入出力に用いる単位系などを設定し、[次へ]ボタンをクリックします。


   ※	解析モデルの編集中でも【プロジェクト概要/単位系】でプロジェクト概要、データ入出力に用いる単位系を変更することができます。 使用する単位系を変更した場合は、自動的に各データの単位変更を行います。

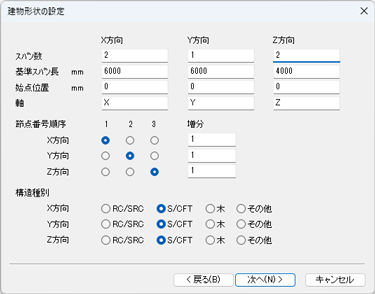

2. 建物形状の設定ダイアログが表示されます。
   各項目を設定し、[次へ]ボタンをクリックします。



   ①軸数

   各方向に生成する軸の数を入力します。

   ②基準スパン長

   各方向の軸間の距離を入力します。

   ③始点位置

   各方向の始点の座標値を入力します。

   ④軸

   各方向の軸名称を入力します。"入力名称"＋"番号(1～)"を軸名称とします。

   ⑤節点番号順序・増分

   節点名称は番号で生成します。優先順序を設定し、番号の増分を入力します。

   ⑥構造種別

   各方向の構造種別を｢RC/SRC｣、｢S｣、｢木｣、｢その他｣から選択します。

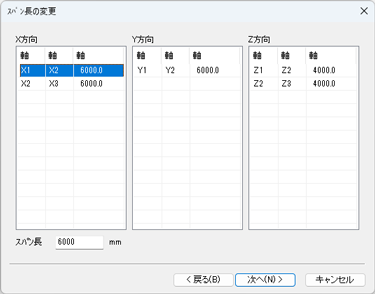

3. スパン長の変更ダイアログが表示されます。
   2.で設定した｢基準スパン長｣を必要に応じて変更し、[次へ]ボタンをクリックします。
   変更するスパン長をリストで選択し、スパン長を入力します。

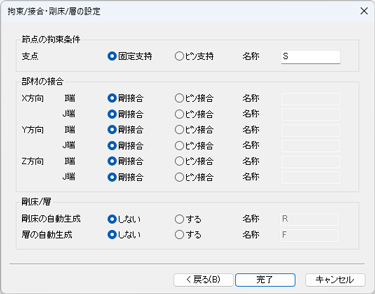

4. 拘束/接合・剛床/層の設定ダイアログが表示されます。
   各項目を設定し、[完了]ボタンをクリックします。



   ①節点の拘束条件

   支点の拘束条件を、｢固定支持｣、｢ピン支持｣から選択し、名称を入力します。
   "入力名称"＋"番号(1)"の【拘束】を生成し、支点となる【節点】が参照します。

   ②部材の接合

   各方向の部材の接合条件を、｢剛接合｣、｢ピン接合｣から選択し、｢ピン接合｣の場合、名称を入力します。
   ｢ピン接合｣の場合、"入力名称"の【接合】を生成し、各方向の部材(【はり】・【柱】)が参照します。

   ③剛床/層

   剛床の自動生成

   剛床を自動生成するかを選択し、｢する｣にした場合、名称を入力します。
   同じZ軸上の節点を所属節点とする剛床を、"入力名称"＋"番号(1～)"の名称で生成します。
   最下の剛床は、剛床の自由度(TX・TY・RZ)を拘束します。(｢節点の拘束条件｣で入力した名称から"入力名称"＋"番号(2)"の【拘束】を生成し、剛床が参照します。)

   層の自動生成

   層を自動生成するかを選択し、｢する｣にした場合、名称を入力します。
   剛床を自動生成する場合、剛床を所属剛床/剛体とする層を、剛床を自動生成しない場合、同じZ軸上の節点を所属節点とする層を、"入力名称"＋"番号(1～)"の名称で生成します。

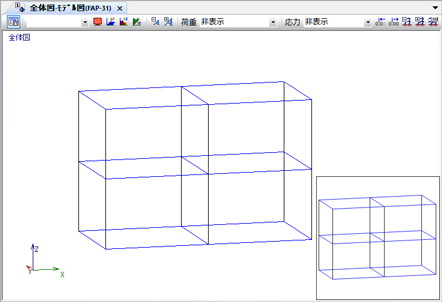

5. 自動生成された部材系モデルが表示されます。
